一、产品概述

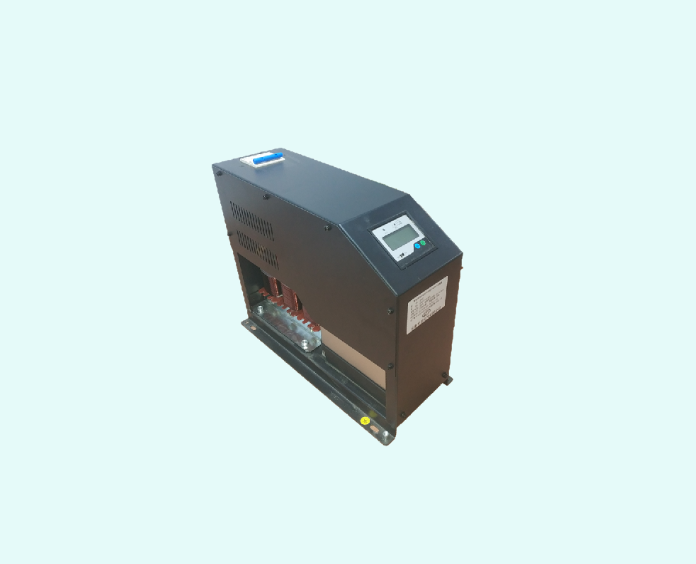

智能电力电容器是 0.4KV 低压配电网高效节能、降低线损、提高功率因数和电能质量的新一代无功补偿设备。该产品采用积木式分层结构，替代由常规无功补偿控制器、智能型复合开关或机械式接触器、熔丝、热继电器、电力电容器等部件组成的无功补偿装置。

智能电力电容器采用上下分层式结构，由过零投切单元、智能保护单元、微型断路器、电力电容器等组成，结构紧凑，拆装方便。该模块有共补和分补两种，其中共补型内部包含两组，分补型只有一组。

二、产品型号

三、技术指标

   工作电压:AC200V～260V，AC380V～690V；

   单台智能电力电容器容量设置：△≤20+20kvar，Y≤30kvar；

   响应时间：≤   1 s；

   连续 2 次接通间隔≥120   s；

   涌流抑制能力：≤   5 ICN；

   外部控制器输入电平：DC12V 电平输入   COM 端输出为+12V；

   环境温度：-40℃ ～ +85℃；

   相对温度：25℃时小于 90％；

   大气压力：79.5kPa ～ 106.0kPa（海拔 2000m 及以下）

四、技术特点

（1）电压过零导通，电流过零关断。

（2）系统具备掉电、过流、超温等保护功能，超温下切除电容，工作灯急速闪

烁。

（3）显示界面共补有三只 LED 灯（分补型有四只）分别指示系统上电，以及内

部电容器投切状况。

（4）系统接线正确后，无需进行任何参数设置，直接由外部控制器发出+12V 直

流电平信号即可工作。

（5）由外部智能低压无功补偿控制器输出的+12V 直流电平信号控制工作。

（6）CPU 采用双看门狗设计，极大提高了系统的抗干扰性和运行稳定性。

（7）采用 380 伏交流供电，共补 A，C 相供电，分补 A,B 相供电。

（8）I   型智能电容器有调试和工作两种状态，在调试状态下接入信号，不投入

电容，用于测试。在工作状态下接入信号，投入电容，用于无功补偿。
