产品详情：

1 型号说明

2. 产品概述

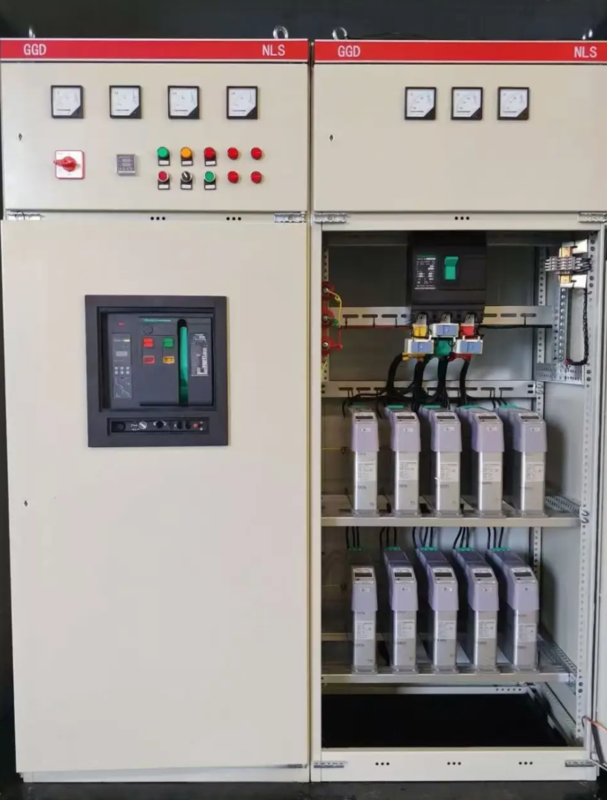

GGD型交流低压配电柜适用于发电厂、变电站、厂矿企业等电力用户作为交流50赫。额定工作电压389V，额定工作电流至3150A的配电系统中，做为动力，照明及配电设备的电能转换、分配与控制之用。

符合IEC439《低压成套开关设备和控制设备》，GB7251《低压成套开关设备》等标准。

3. 使用条件

a 周围空气温度不高于40℃，不低于–5℃。24h内的平均温度不得大于+35℃。

b 户内安装使用，使用地点的海拔高度不超过2000M。

c 周围空气相对湿度在最高温度为+40℃时不超过50%。在较低温度时允许在较大的相对湿度（例如：20℃时为90%）应考虑到由于温度的变化可能会偶然产生凝露的影响。

d 设备安装时与垂直面的倾斜度不超过5度。

e 设备应安装在无剧烈震动和冲击的地方，以及不足使电器元件受到腐蚀的场所。

4.   电气参数

a 额定绝缘电压660V

b 额定工作频率50HZ

c 辅助电路的工作电压：交流：100V、220V、380V；直流：110V、220V。

d 额定工作电流

GGD1：400A、600A（630）、1000A

GGD2：1000A、1500A（1600）

GGD3：2000A、2500A、3150A。

e 额定短路强度

GGD1：分断能力 15KA   峰值耐受电流   30KA

GGD2：分断能力 30KA   峰值耐受电流   63KA

GGD3：分断能力 50KA   峰值耐受电流   105KA

5.   柜体结构

a 构架用8Mf冷弯型钢材局部焊接拼装而成。其钢性及承载能力均达到电器元件的安装要求，构架上分别有按E= 20mm和E= 100mm模数排列的安装孔，以提高产品装配的通用性。

b 主母线排列在柜的上部后方，采用的ZMJ型母线夹为积木式组合结构。用高阻燃PPO合金材料热注成型，机械强度和绝缘度高，能承受有效值50KA峰值105KA动、热稳定冲击力，长期允许温度可达120℃。

c 构架外形尺寸见下表：（外形见附图）

单位：厘米（CM）

d 1000mm和1200mm宽的柜，正面采用不对称（800+ 200），（800 + 400）的双门结构，600和800宽的柜采用整门结构，柜体后面采用对称式双门结构。既解决直接触电的防护又提高了整体美观和强度，也便于制造厂形成标准化生产。

e 柜门采用镀锌转轴式铰链与构架相连。安装、拆卸方便。门的拆边处均加有橡胶嵌条，关门时门与柜体之间的嵌条有一定的压缩行程，以防门边与柜体直接碰撞，并提高了门的防护等级。

f 装有电器元件的仪表门用多股软铜线与构架相连。柜内的安装件与构架间用接地滚花螺钉连接，构成完整的接地保护电路。

g 柜体前后、顶面及两端侧的防护等级达到IP30，也可根据用户的要求在IP20~IP40之间选择。

h 为加强通风和散热，在柜体的下部，后上部和顶部均有通风散热孔，使柜体在运行中形成自然通风道，有较好的散热性能。散热孔用钢丝网板加封，以保证柜体的防护等级。

i 柜体的顶盖，可在需要时拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，便于起吊、装运。

j 柜体被复层采用聚脂桔形烘漆喷涂，消除眩光，且附着力强，柜内的安装件均镀锌，钝化处理，提高了“三防”性能。
