产品详情：

1 型号说明

2 产品概述

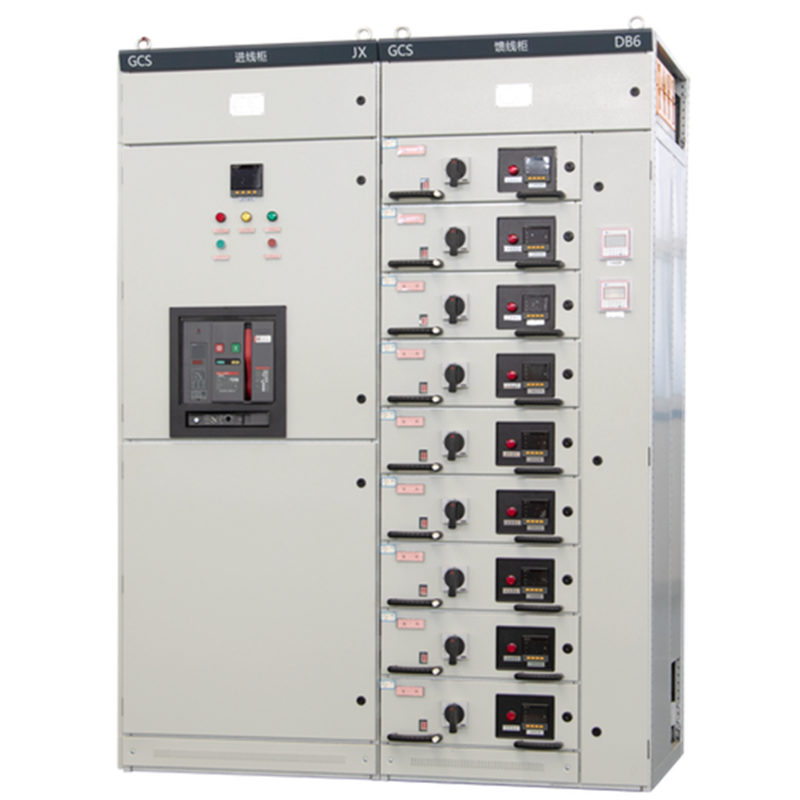

GCS型低压抽出式开关柜(以下称装置)是原电力部、机械部联合设计，具有符合国情、技术性能指标较高等特点，能够适应电力市场发展需要并可与引进产品竞争的低压抽出式开关柜。

二、主要用途

装置适用于发电厂、变电所、石油化工部门、厂矿企业、高层建筑等低压配电系统的动力、配电和电动机控制中心、电容补偿等的电能转换、分配与控制用。

在大单机容量的发电厂，大规定石化等行业的低压动力控制中心和电动机控制中心等电力使用场合时能满足与计算机接口的特殊需要。

3 技术规格

（1）电气参数

（2）结构特点

1.装置的主构架采用8MF型钢，构架采用拼装和部分焊接两种结构形式。

主构架上均有安装模数孔E=20mm。

2.装置各功能室严格分开，其隔室主要分为功能单元室、母线室、电缆室，各单元的功能作用相对独立。

3.功能单元

a 一个抽屉为一个独立功能单元。

b 抽屉分为二分之一单元、一单元、二单元、三单元四个尺寸系列，回路的额定电流在400A及以下。

c 功能单元的抽屉可以方便的实现互换。

d 装置的每柜内可以配置11个一单元的抽屉或22个二分之一单元的抽屉。

e 抽屉进出线根据回路电流大小采用不同片数的同一规范片式接插件，一般一片接插件≤200A。

f 二分之一抽屉与电缆室的转接，采用背板式结构的转接件。

单元抽屉与电缆室的转接采用棒式结构的转接件

g 抽屉面板有合、断、试验、抽出等位置的明显标志，抽屉高有机械联锁装置。

4. 以抽屉为主体，同时具有抽出式和固定式，可以混合组合，任意选用。

5. 装置按三相五线制和三相四线制设计，设计部门和用户可以方便地选用PE+N或PEN方式。
