产品详情：

1 型号说明



2 技术参数

3 结构特征

3.1 柜体外形及尺寸

（1）12KV及以下柜体

（2）15KV柜体

3.2 柜体结构

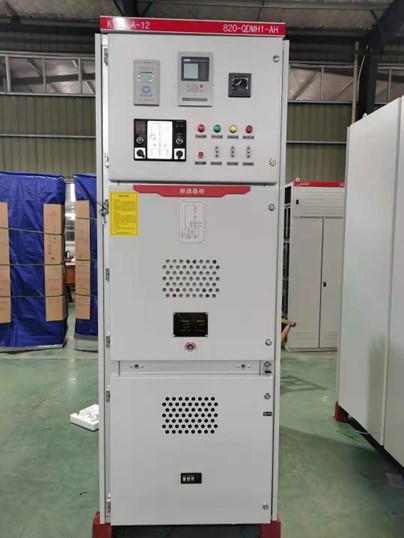

开关柜由固定的柜体和可抽出部分（简称手车）两大部分组成，如上图所示。开关柜被隔板分割成各个功能单元。柜体的外壳和各功能单元的隔板均采用敷铝锌钢板拴接而成。它具有很强的抗腐蚀与抗氧化作用，并具有比同等钢板高的机械强度。功能单元大体可分四部分组成，分别为母线室（A）、断路器手车室（B）、电缆室（C）和继电器仪表室（D）。每一单元外壳均接地。

(1) 母线室（A）

母线室的作用主要是承载主母线和本柜支母线的取电、送电。主母线与外壳之间通过穿墙套管隔离。同时，穿墙套管保证了柜与柜之间主母线的稳定和畅通。分支母线一端与主母线搭接，另一端通过上静触头盒与手车接通。随着科学技术的发展，电器的容量和配电电流不断增大，主母线的数量也逐渐增多。

(2) 断路器手车室（B）

断路器手车室就是专门安放手车的功能单元。一般情况下，断路器手车室可安放的手车分为断路器手车、计量手车、电压互感器手车（PT手车）、接触器手车（FC手车）和隔离手车。相同规格的手车可以完全互换。手车的上触头通过活板（活门）与上静触头盒接通，下触头通过活板（活门）与下静触头盒接通。手车的进出移动通过下面的可抽出式水平隔板，结合正面的摇把进行。根据移动位置的不同，断路器的行程可分为隔离位置、试验位置和工作位置。并在试验位置和工作位置装设有锁定装置，以保证手车处于以上位置时不能随便移动，而移动手车时必须要解除联锁。

(3) 电缆室（C）

电缆室因装设进出线电缆而得名。除了电缆外，电流互感器、接地刀、避雷器、零序电流互感器等电器元件全部安装在电缆室。有时，电压互感器手车或固定的电压互感器也安装在电缆室。电缆室在开关柜最下方，电器元件和电缆通过支母线与下静触头接通。电缆室左右两侧设有控制小线槽，下边装设接地小母线排和电缆封板。

(4) 继电器仪表室（D）

继电器仪表室，亦称低压室，在断路器手车室的前上方，因其内部和面板上安装继电器、仪表及一些二次元器件而得名。通过其右上方的小线槽与柜顶的小铜棒母线接通，提供开关柜所需的信号电源、控制电源和操作电源。
